3D Desktop Cnc Milling Machine

3D skrifborð cnc fræsar upplýsingar

Verkfæratímaritakerfi

Vélin er aðeins útbúin með 24 diskaverkfæratímaritum og skiptahraði verkfæra er hraður. Valfrjálst 32 diska verkfæratímarit

Línuleg leiðarbraut

Þriggja ása stýribrautirnar nota allar línulegar línustýringar frá vörumerkjum, með litlum kraftmiklum og kyrrstæðum núningi, háhraða titringi og sterkum aksturseiginleika til að tryggja nákvæmni og stöðugleika vélarinnar.

SKRUF

Þriggja ása servó mótorinn er beintengdur við nákvæmniskúluna í gegnum teygjanlega tengið til að draga úr millitenglunum til að átta sig á bilunarlausu flutningsfóðri, nákvæmri staðsetningu og mikilli flutningsnákvæmni.

SMURKERFI

Auka smurkerfið fyrir olíuhringrásina og fjölhyrningssmurningin eru ítarlegri. Það tekur upp hyljandi smurkerfi í allri vélinni og er búið hreinum kopar olíurörum með stórum opi.

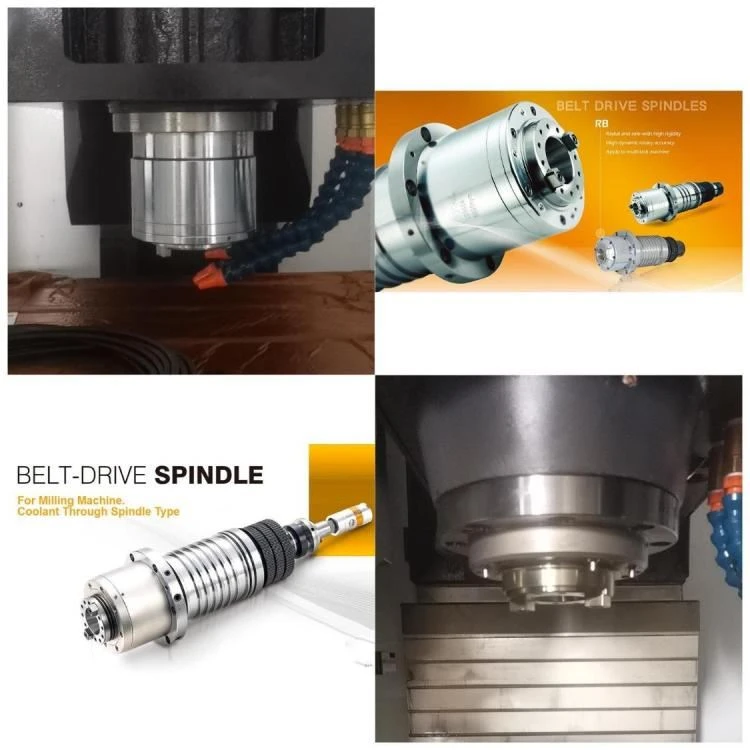

Algengar bilanir og bilanaleitaraðferðir við vinnslu á miðjusnældu

Segja má að snældan sé einn mikilvægasti vélræni hluti vinnslustöðvarinnar. Daglegar háhraða vinnsluaðgerðir krefjast ekki aðeins háhraða, mikils úttakstogs og mikils afl, heldur einnig mikillar snúningsnákvæmni og háhraða. Viðhalda góðri stífni, höggþol og hitastöðugleika meðan á notkun stendur. Hins vegar, meðan á vinnsluferlinu stendur, getur snælda CNC vélbúnaðarins bilað vegna óviðeigandi notkunar og annarra ástæðna.

Bilun 1: Snældan hefur enga bremsu

1. Ef bremsurásin er óeðlileg eða sterkstraumsíhlutir eru skemmdir, athugaðu hvort brúarstafla, öryggi og AC tengiliður séu skemmdir; athugaðu hvort sterkstraumsrásin sé opin.

2. Hemlunartíminn er ekki nógu langur, stilltu bremsutímabreytur kerfisins eða invertersins.

3. Kerfið hefur ekkert bremsumerki. Skiptu um innri íhluti eða sendu það til verksmiðjunnar til viðgerðar.

4. Stýribreytur invertersins hafa ekki verið rétt stilltar. Vinsamlegast skoðaðu handbók invertersins og stilltu breytur invertersins rétt.

Bilun 2: Snælda án tíðnibreytingar snýst ekki

1. Af völdum vélrænnar gírbilunar, athugaðu hvort beltaskiptingin sé biluð eða hvort vélin sé í hlutlausum gír.

2. Þriggja fasa aflgjafa til snældans vantar eða snýst við og þarf að athuga aflgjafann.

3. Hringrásartengingin er röng, vinsamlegast skoðaðu rafrásartengingarhandbókina vandlega til að ganga úr skugga um að tengingin sé rétt.

4. Ef kerfið bregst ekki við úttak snældastýringarmerkisins, notaðu margmæli til að mæla kerfismerkjaúttakstöngina. Ef engin snældastýringarmerki eru til staðar þarftu að skipta um viðkomandi IC íhluti eða senda það til verksmiðjunnar til viðgerðar.

5. Kerfið hefur móttækilegt snældastýringarmerki, en aflgjafarrásin og úttaksrásin fyrir stýrimerkið eru skammhlaup eða íhlutir eru skemmdir. Notaðu margmæli til að athuga aflgjafarásina á milli kerfisins og snældamótorsins og merkjastýringarrásin eða íhlutir eru skemmdir. Notaðu margmæli til að athuga aflgjafarásina á milli kerfisins og snældamótorsins, hvort skammhlaup sé í merkjastýringarrásinni og athugaðu hvort AC tengiliðurinn og DC gengið séu skemmd.

Bilun 3: Snældan með tíðnibreytinum snýst ekki

1. Af völdum vélrænnar gírbilunar, athugaðu hvort beltaskiptingin sé biluð eða hvort vélin sé í hlutlausum gír.

2. Þriggja fasa aflgjafa til snældans vantar fasa. Athugaðu aflgjafann og skiptu um tvær raflínur.

3. Ekki er kveikt á inverterstýringarbreytum tölulega stýrikerfisins. Vinsamlegast skoðaðu kerfishandbókina til að læra um breytur invertersins og breyta þeim.

4. Línutengingin milli kerfisins og invertersins er röng. Vinsamlegast skoðaðu tengihandbók kerfisins og invertersins til að skilja breytur invertersins og breyta þeim.

5. Hliðstæða spennuúttakið er óeðlilegt. Notaðu margmæli til að athuga hvort hliðræn spenna frá kerfinu passi.

6. Sterkur straumstýringarhlutinn er skammhlaupinn eða íhlutirnir eru skemmdir. Athugaðu hvort tenging hvers tengiliðs á aðalásarafleiðslulínunni sé áreiðanleg, hvort línan sé skammhlaupin, hvort DC-gengið sé skemmt og hvort öryggið sé útbrunnið.

Bilun 4: Snældahraðanum án tíðnibreytingar er ekki stjórnað

1. Tengilínan er gölluð. Ef kerfið er með skiptastýringarmerki, athugaðu hvort það sé skammhlaup eða léleg snerting í hverri tengilínu og athugaðu hvort DC gengi eða AC tengiliður sé skemmd.

2. Snældamótorinn er skemmdur eða skammhlaupaður, athugaðu snældamótorinn.

Pneumatic íhlutir, fjórði ás, vörumerki rafmagnstæki

3D skrifborð cnc fræsivél valfrjáls aukabúnaður

Staðlað stýrikerfi: FANUC 0IMF/SIEMENS 828D/MITSUBISHI M80B, MITSUISHI M80A

OP:

GSK25I, Taiwan SYNTEC stjórnkerfi

CNC flokkunarhaus

X/Y línuleg leiðarbraut/Z-ás kassi stýribraut

Spiral Chip Conveyor Keðja Chip Conveyor

Snælda kælivökvi í gegn
