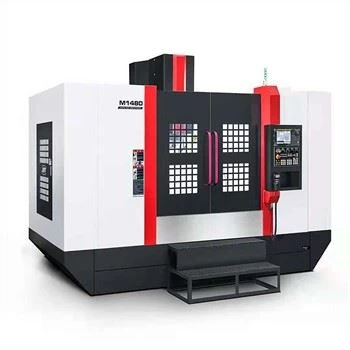

CNC lóðrétt mölunarvélaframleiðendur











Valfrjálsar gerðir

1. Framleiðendur CNC lóðrétta mölunarvéla í V röð eru vírmælir og samþykkja japanska Mitsubishi / FANUC kerfið, sem er hentugur fyrir nákvæmni hluta og hefur mikla vinnslu nákvæmni. Mikill hraði og mikil afköst.

2. V855 samþykkir stutta hálsdýpt, mikla stífni, samningur uppbygging, búin háu togbúnaði og framleiðsluhagkvæmni er aukin um 50 prósent. Það er hentugur fyrir mikla vinnslu á járnmálmum.

3. 24 vélræn verkfæri;

4. Almenn vinnsla samþykkir snældahringinn vatnslosun / djúpholuvinnslu eða það er erfitt að losa járnflögur, þú getur valið vatnslosun snældunnar

5. Snældaolíukælibúnaður tryggir vinnsluafköst snældunnar og er hentugur fyrir vinnslu með mikilli nákvæmni.

6. Fjórða ás snúningsborðið, afkastamikið tvöfalt flís fjarlægingarkerfi er valfrjálst.

Sending blýskrúfunnar er hentugur fyrir háhraða vinnslu, valin smurefni, nýja þéttingartækni og auðvelt viðhald.

Staðlaða vélin notar háhestafla snældamótor með miklu togafköstum. Aðalskaftið er knúið áfram af tönnbelti með háu togi, sem rennur ekki og dregur úr hávaða og hitamyndun.

VL röð samþykkir Z-ás valsmæli, X, Y þungamæli, köfnunarefnismótvægi, hægt að útbúa með gírkassa og hægt að útbúa með BT40 eða BT50 snælda.

VL855 er hentugur fyrir þungar mölun, boranir og önnur ferli; og það hefur miklar kröfur um leiðinlegt og flugvélarfræsingu, og það getur viðhaldið nákvæmni vélbúnaðarins vel. Mikill skurður eykur málmflutningshlutfallið um meira en 30 prósent. Hár hraði: 12000rpm fyrir heilan snælda, 28000rpm fyrir rafmagnssnælda.

Hægt að útbúa með láréttum (lóðréttum) fimm ása CNC flokkunarhaus: valfrjáls fimm ása plötuspilari til að ná skilvirkri fimm ása vinnslu lárétt plús; undirskipt og þróað lítil lárétt vinnslumiðstöð samsett; undirskipt og þróuð lóðrétt og lárétt samsett vinnslustöð; í sundur Þróa framleiðslulínur fyrir sjálfvirkar vinnslustöðvar fyrir einstaklingsþarfir.





V8 hraðgangur: 48mm/mín., snúningshraði 10000 snúninga á mínútu, verkfæraskipti 1,3 sekúndur. Rexroth vírmælir, Deda hnífatímarit.







VL1160 lóðrétt vinnslustöð hefur ýmsar vinnsluaðgerðir eins og yfirborðsvinnslu á tengimótum, mölun, borun, borun (borun, stækka, rembing), tappa, niðursökkva o.s.frv., og, í samræmi við mismunandi eiginleika viðskiptavina, valfrjáls lokaðri lykkju Nákvæmni ristlina endurgjöfarkerfi, kælivirkni verkfæramiðstöðvar, verkfæratímarit af gerðinni ATC manipulator, sjálfvirk vinnslustykkismæling, sjálfvirk verkfæramæling, getur stillt viðskiptavini með framúrskarandi hagkvæmum, fullnægjandi og tillitssamum vörum.



Vöruuppbyggingin og ferlið er þroskað og gæði vörunnar eru stöðug. Vélin hefur mikið tog og góða hraðsvörunareiginleika og er hentugur fyrir þarfir ýmissa vinnslusviða eins og bíla, móta, geimferða, umbúða og vélbúnaðar.

uppbygging sýna



1. Hár stíf uppbygging hönnun, samþætt grunn án leka, "síldarbeins" dálkur, vinnubekkur með honeycomb uppbyggingu, tog servó mótor og virðisaukandi kóðara.





2. Verkfæratímaritið samþykkir servómótor ATC verkfæraskiptabúnaðinn og TT er aðeins 1,3 sekúndur, sem dregur úr tíma sem ekki er klippt

3. Hægt er að velja CNC kerfi eins og Mitsubishi/FANUC/Taiwan New Generation/Huazhong

4. Þriggja ásinn samþykkir Taiwan HIWIN, PMI og önnur háhraða, lághljóða, kúluskrúfa; Starfsmenn færibands, meira en 10 ára starfsreynsla, miklar vinnslukröfur, fín samsetning.

5. Samþykktu Rexroth háhraða línulega stýribraut (35, 45/55 mm) til að átta sig á hraðri hreyfingu fóðurássins við 48m/mín.
óskilgreint
6. Aðalskaftið samþykkir skákúlulegur og staðallhraði getur náð 10000rpm (BT40). Með því að nota fjögurra lappa klóbrúnina er snertiflöturinn stór, gripkrafturinn er sterkur, tapið á handfangshöfuðinu er lítið og endingartíminn er langur.

7. Samþykktu heilan snælda frá Taívan, afkastamikinn snældamótor, hágæða samstillt hjól og tönn beltadrif með hátt tog.

Valfrjáls bein tenging mótor, einföld uppbygging, háhraði 12000/15000rpm, stöðugur árangur





Vélarbreytu



	Færibreyta	Eining	V-1370
●	FERÐA
	X-ás ferð	Mm	1300
	Y-ás ferð	Mm	700
	Ferðalag á Z-ás	Mm	700
	Snælda nef við vinnuflöt	Mm	190-890
	Snælda leiðarvísir frá miðju til súlu	Mm	855
●	vinnuborð
	Stærðir borðs (L x B)	Mm	1400*700
	T-rauf (talastærð*bil)	Mm	7*18X110
	hámarks álag	Kg	1300
L	Snælda
	Snældahraði	snúningur á mínútu	10000
	Snælda mótor afl	Kw	11/15
	Snælda mjókkandi gat (gerð/uppsetningarstærð)		BT40（150）
●	fæða
	G00 hraðleið (X-ás)	m/mín	30
	G00 hraðleið (Y-ás)	m/mín	30
	G00 hraðleið (Z-ás)	m/mín	30



Stöðluð uppsetning



1>. Japan Fanuc OI-MF 10,04" kerfi

2>. Beltissnælda 10000 rpm

3>. Snælda olíukælir tæki

4>. Flís fjarlæging eftir skolun

5>. Sjálfvirkt smurkerfi

6>. Grunnskrúfur og millistykki

7>. Verkfærakista

8>. Vinnuljós (sprengivarið ljós)

9>. Viðvörunarljós

10>. Snældablásturstæki

11>. Alveg lokuð kápa

12>. Sjálfvirkt slökkvikerfi

13>. Kælivatnskerfi

14>. Loftbyssa

15>. Stíf bankaaðgerð

16>. Rafmagns kassi varmaskiptir

17>. „Program Manual“, „Operation Manual“/U diskaupplýsingar





Hvernig á að skrifa handvirkt forritið á bogadregnu vinnustykkinu til að ná fram einföldun og skilvirkni CNC lóðréttrar mölunarframleiðenda forritsins?



Fyrir nokkru síðan tók Fu leysirreflektorhluta með fleygbogalegri innri útlínu, frá því að teikna ferla til forritunar í hugbúnaðinum, og bjó til hlutaforritið. Hann hélt aldrei að magn forrita sem hugbúnaðurinn myndaði væri virkilega mikið. Athugaðu, breyttu, kembiforritið og vinnur úr Skilvirknin er of lítil.



Hann fann mig og bað mig að hjálpa til við að skrifa straumlínulagað, almennt CNC forrit. Ég mun nota þetta sem dæmi til að útskýra tvö skref forritunar ferilgerðarinnar, í von um að gefa þér góðan innblástur.

mynd

Bættu við WeChat: Yuki7557 til að senda 10G CNC kennsluefni

Skref 1: Settu breytur inn í jöfnuna



Færijafna sporbaugsins á myndinni hér að ofan er:



X=147.05441*cos(t)

Y=85*sin(t)



Það er merkt samkvæmt hnitunum XY þegar teiknað er og 2-ásnúmerabíllinn er X- og Z-ásinn, svo breyttu því í:

Z=147.05441*cos(t)

X=85*sin(t)



Látum breytur koma inn í jöfnuna sem hér segir:



#25=#1*COS[#3] (jafna með sporbaugbreytu Z=a*COS(t))

#24=#2*SIN[#3] (jafna færibreytu X=b*SIN(t))



Sumir kunna að segja að þeir séu lélegir í stærðfræði og skilji ekki jöfnur. Reyndar skiptir engu máli þótt þeir skilji ekki jöfnur. Tilgangur þessa skrefs er að breyta sporbaugbreytujöfnunni í aðrar stórbreytur sem hægt er að stilla með CNC vélaverkfærum. (Til dæmis er stórbreyta Farak kerfisins # og töluleg framsetning og Siemens er R...)



Skref 2: Notaðu jöfnuna til að reikna út hnitapunktinn



Vegna þess að hægt er að líta á útlínur hvaða vinnustykkis sem er samsett úr óteljandi litlum punktum og þá eru punktarnir tengdir litlum línuhlutum og mynda þannig ýmsar vörur.



Færujafna sporbaugsins:



#24=#2*SIN[#3] (jafna færibreytu X=b*SIN(t))

#25=#1*COS[#3] (jafna með sporbaugbreytu Z=a*COS(t))



Taktu mismunandi gildi fyrir #3 (þ.e. með sjálfstækkunaraðgerð breytu #3) og notaðu jöfnuna til að reikna út X og Z gildin á sporbaugslínuferlinu og ljúktu síðan ferlilínuferlinu í gegnum G01X{{ 4}}Z_ tveggja ása innskot



Málsmeðferðin er sem hér segir:

prósent O0001

N01 #1=147.05441 (#1 táknar lengdarhárás sporbaugs a)

N02 #2=85 (#2 táknar sporbaug þverás b)

N03 #3=90 (#3 táknar upphafshornið, vinstri helmingur sporbaugsins er unninn og upphafshornið er 90 gráður)

N04 G54 S800 M03

N05 T0101

N06 G00 X170 Z200

N07 G00 Z1

N08 #24=#2*SIN[#3] (jafna færibreytu X=b*SIN(t))

N09 #26=#1*COS[#3] (jafna með sporbaugbreytu Z=a*COS(t))

N10 G41 (koma á bætur)

N11 G01 X[2*#24] Z#26 F0.3 (einn skurður)

N12 #3=#3 plús 3 (reiknaðu næsta hornsauka)

N13 IF[#3 LT180]GOTO8 (farðu aftur í bílinn ef enginn bíll er á sínum stað)

N14 G40 (hætta við bætur)

N15 G00 Z200 M05 (til baka á öruggan stað)

N16 G00 X250 (til baka á öruggan stað)

M30 (áætlunarlok)

prósent



Jæja, ég deili því einfaldlega hér, í von um að veita öllum innblástur.
